Produktbeschreibung

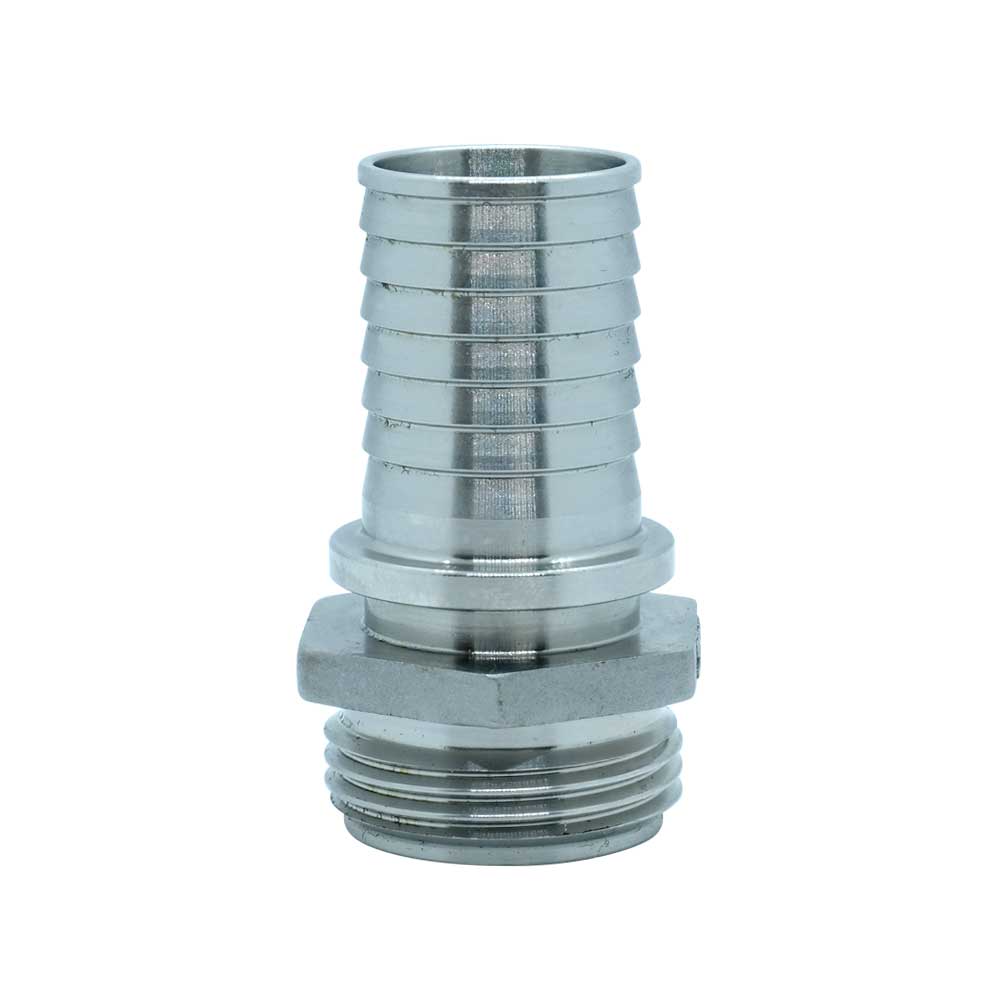

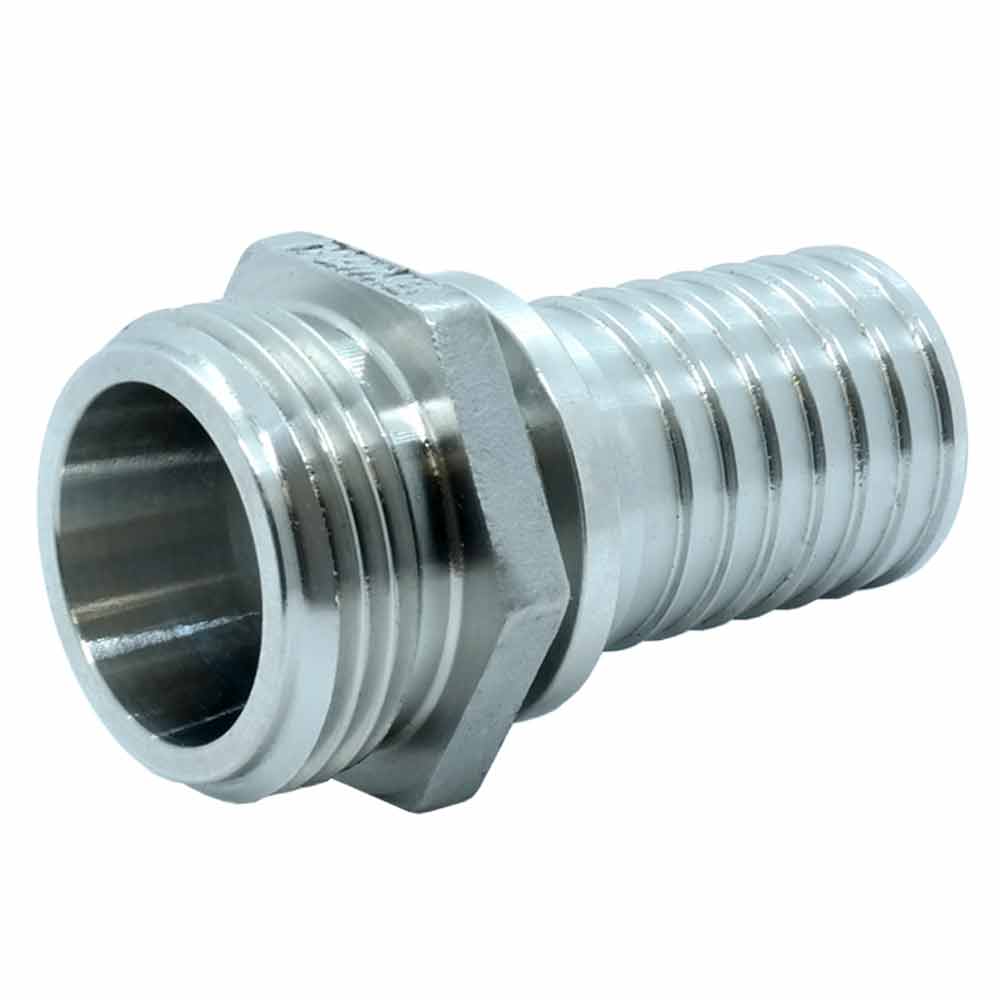

Schalenverschraubung nach EN 14220-2 aus Edelstahl mit Schlauchtülle und Außengewinde
- Material: Edelstahl SS AISI 316
- Außengewinde: BSPP
- Betriebsdruck: 25 bar
- flachdichtende Verschraubung
- einfache Montage
- Wiederverwendbarkeit
- Qualität und Festigkeit
- zur Einbindung mit Klemmschalen
- Temperaturbereich: -20 bis +65°C
Medieneignung: Schalenverschraubung aus Edelstahl für Flüssigkeiten, Feststoffe und Gase.
Anwendungsbereiche: Schalenverschraubung aus Edelstahl im Anlagenbau, der Betankung, zur Be- und Entladung, in der Chemieindustrie, Kraftwerktechnik, Offshore und Petrochemie.
| Schlauchtülle | Außengewinde | Nennweite | Länge |
|---|---|---|---|
| 13,4 mm | 1/2 Zoll | DN 15 | ca. 49 mm |
| 19,4 mm | 3/4 Zoll | DN 20 | ca. 53 mm |
| 25,4 mm | 1 Zoll | DN 25 | ca. 62 mm |
| 25,4 mm | 2 Zoll | DN 25 | ca. 62 mm |
| 32,4 mm | 1 1/4 Zoll | DN 32 | ca. 69 mm |
| 38,4 mm | 1 1/2 Zoll | DN 40 | ca. 75 mm |
| 50,4 mm | 2 Zoll | DN 50 | ca. 85 mm |
| 50,4 mm | 3 Zoll | DN 50 | ca. 92 mm |
| 63,4 mm | 2 1/2 Zoll | DN 65 | ca. 100 mm |
| 75,4 mm | 3 Zoll | DN 80 | ca. 115 mm |
| 75,4 mm | 4 Zoll | DN 80 | ca. 115 mm |
| 100,3 mm | 4 Zoll | DN 100 | ca. 116 mm |
Alle technischen Daten wurden ermittelt nach ISO-Standards und bei 20°C Umgebungs- und Mediumtemperatur, technische Änderungen vorbehalten.
