Edelstahl Klemmschale | 100 x 8,0 mm
Produktkategorie anzeigenArt.Nr.:: 204301000080
- EUR 98,90
(Netto EUR 83,11)
inkl. 19 % USt,
zzgl. Versandkosten
* Gilt für Lieferungen nach Deutschland. Lieferzeiten für andere Länder und Informationen zur Berechnung des Liefertermins siehe hier.
Produktbeschreibung
Edelstahl Klemmschale | 100 x 8,0 mm nach EN 14420-3
- Für Schlauch: 100 x 8,0 mm
- Spannbereich: 114 - 119 mm
- Schraube: M10x40
- Material: Edelstahl (1.4408)
Produktvorzüge:

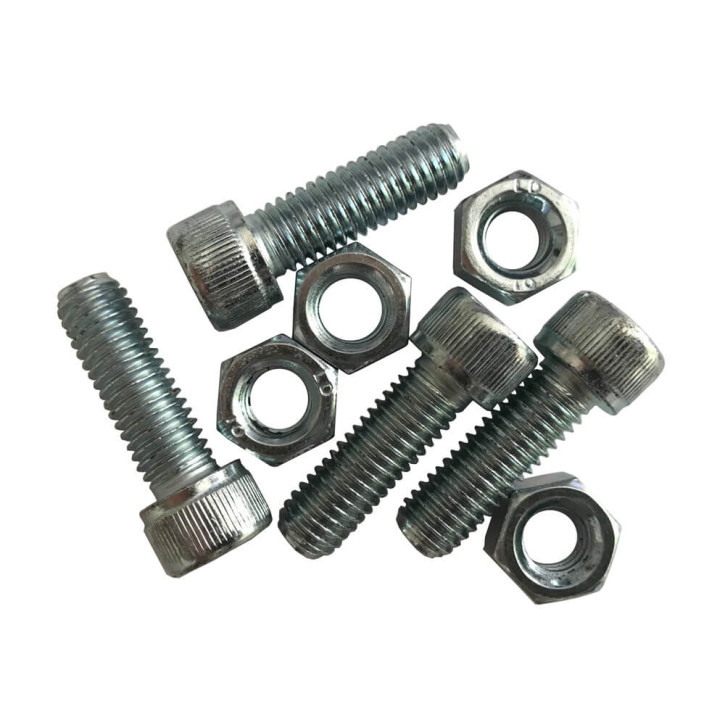

- Klemmbackenschalen inklusive Schrauben (aus Edelstahl) und Muttern
- Material: Edelstahl V4A / 1.4408 / AISI 316
- Betriebsdruck: 25 bar
- Klemmschalenhälften lose verpackt
- Die symmetrischen Halbschalen werden mit 4, 6 bzw. 8 Schrauben montiert
- Norm: EN 14420-3 / DIN 2817 / DIN 2828
- Arbeitstemperatur: max. 65 °C
Medieneignung: glatte Schlauchstutzen, Schlauchstutzen mit Sicherungskragen (DIN 2817), Schnellkupplung (DIN 2828)
Anwendungsbereiche: Industrie, Lebensmittelindustrie, Chemieindustrie
Technische Details
| Für Schlauch [mm] | Betriebsdruck [bar] | Spannbereich [mm] | Schrauben |
|---|---|---|---|
| 13 x 5,0 | 25 | 22 - 24 | M6x20 |
| 19 x 6,0 | 25 | 30 - 33 | M6x20 |
| 25 x 6,0 | 25 | 36 - 39 | M6x20 |
| 32 x 6,0 | 25 | 43 - 46 | M6x20 |
| 38 x 6,5 | 25 | 50 - 53 | M6x20 |
| 38 x 8,0 | 25 | 53 - 56 | M6x20 |
| 50 x 6,0 | 25 | 61 - 63 | M8x25 |
| 50 x 8,0 | 25 | 63 - 67 | M8x25 |
| 50 x 10,0 | 25 | 69 - 71 | M8x25 |
| 63 x 8,0 | 25 | 78 - 82 | M8x25 |
| 75 x 8,0 | 25 | 89 - 93 | M8x25 |
| 80 x 8,0 | 25 | 94 - 97 | M8x25 |
| 100 x 8,0 | 25 | 114 - 119 | M10x40 |
| 100 x 10,0 | 25 | 118 - 122 | M10x40 |
Alle technischen Daten wurden ermittelt nach ISO-Standards und bei 20°C Umgebungs- und Mediumtemperatur, technische Änderungen vorbehalten.
